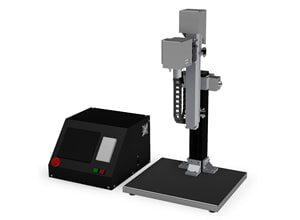

3Dディップコーター F225SY
従来の精密ディップコーティング制御に加え、自転、θ軸回転機能を追加いたしました。
引上げ途中での斜め駆動や、引き上げ後の液だれ防止のための自転動作などが行えます。
フラットなワーク以外に、立体的なワークに対するディップコートの条件出しが可能です。
操作方法は、従来のタッチパネルでの操作をベースに、複雑になりがちなθ角や自転のパラメーター設定を簡単に工夫しています。
| 型式 | F225SY |
| 本体材質 | アルミニウム（A505)、ステンレス（SUS304) |
| 外形寸法（本体） | W400 × D350 × H720 |
| 外形寸法（コントロールボックス） | W310 × D335 × H232 |
| 装置概算重量（本体） | 20kg |
| 装置概算重量（コントロールボックス） | 5kg |
| 最大ワーク重量 | 1kg |
| 処理ストローク | 225mm |
| 上下制御速度 | 0.1mm/sec～30mm/sec (0.1mm/sec単位で可変) |
| 自転速度 | 5.3rpm～266.7rpm |
| Θ軸回転速度 | 1°/sec～20°/sec （1°/sec単位で可変） |
| 設定ポイント数 | 12ポイント |
| プログラム数 | 8プログラム |
| その他 | ティーチングモード、モニタ機能、緊急停止 |
| 使用電源 | 1φAC100V |
| 消費電力 | 400VA |
| 入力インターフェイス | 専用タッチパネルコントローラー |
